Гнутые арматурные изделия – это металлические звенья, получаемые путем изгибания стальной арматуры. Когда возводятся железобетонные конструкции, изделия внедряются внутрь бетонной заливки, придавая той прочность и устойчивость после отвердевания.
Виды гнутых элементов из арматуры
Гнутые арматурные элементы усиливают конструкции в местах концентрации внутренних напряжений – в стыках, углах, вокруг отверстий. С их помощью соединяют в единое целое или фиксируют в заданном положении отдельные части каркасов.
Согласно назначению выделяют следующие типы гнутых изделий:
- Скобы из арматуры в виде букв П или U. Предназначены для связки арматурных сеток в объемном каркасе, удержания прутов в нужном направлении или соединения монолитных плит с другими деталями конструкции.
- «Лягушки» из арматуры. Это скобы, у которых концы ножек изогнуты под углом и в разных направлениях. «Лягушки» разделяют и поддерживают слои сетки при многослойном армировании, придавая жесткость каркасу.
- Уголки. Скрепляют части конструкции по углам, как, например, в ленточном фундаменте. Формируют арматурный каркас железобетонных колонн и столбов.
- Хомуты из арматуры. Эта закольцованная деталь из рифленого прута. Используется как фиксатор вертикальных стержней, собранных в пучки.
- Змейки (гнутые изделия для перекрытий). Пространственно изогнутые детали с поперечным сечением треугольной формы. Помогают достичь в монолитах максимальной жесткости. Применяются для двухслойного армирования перекрытий толщиной 150–300 мм и дорожных плит.
- Закладные S-образные шпильки (гнутые анкеры из арматуры). Внедряются в бетонное основание для прикрепления внешней конструкции к фундаменту. Также анкерами крепят георешетки к грунту или склону. Длина деталей варьируется в диапазоне 0,5–1,5 м.
Типоразмеры гнутых изделий подбираются исходя из назначения и проектной нагруженности будущей конструкции.
Производство гнутых изделий из арматуры
Для массового выпуска изделий из арматуры необходимы металлический прокат, гибочное оборудование, постоянный мониторинг качества продукции и грамотный персонал. По этой причине, несмотря на кажущуюся простоту изготовления, гнутые изделия выпускают механические цеха сталеплавильных заводов, а не кустарные мастерские. Компания ТРИМЕТ как надежный поставщик такой продукции, работает только с проверенными производителями металлопроката.
Технологии и станки для гибки арматуры
Изготовление гнутых арматурных элементов начинается с подбора стального прута в соответствии с проектом.
Применяемые технологии:
- Ручная гибка арматуры на станках с рычажным приводом. Используются также тиски и специальные оправы. Подходит для прутков толщиной до 8 мм.
- Гибка на электромеханических станках (для арматуры до 40 мм). Прут укладывается в приспособление, зажимается между центральным и прижимным роликами. На станке задается нужный угол и радиус гиба, и гибочный механизм давящим усилием деформирует (закругляет) прут в пределах требуемого угла. Преимущества способа: скорость и возможность изгибать одновременно несколько стержней.
- Гибка арматуры на станках с гидроприводом (для прута Ø40–90 мм). Изделие гнется плавно, без изломов и складок на угол до 180°.
- Выгибка на трубогибочных станках. Применяется для создания сложных форм.
- Тепловая гибка. При ручной (реже механизированной) выгибке цветных металлов допускается нагрев заготовки тепловой пушкой.
В процессе выгибки у заготовок периодически замеряют геометрические параметры (угол изгиба, длины прямолинейных частей). Готовое изделие проверяют на отсутствие трещин и побочных деформаций (контроль качества гнутой арматуры).
Недопустимы манипуляции, приводящие к браку изделий. Это подрез металла при разметке прута и подогрев места сгиба паяльной лампой, сваркой или автогеном.
Экономия материалов и времени
Гнутые армирующие изделия могут стать причиной деформации или разрушения железобетонной конструкции, если произведены из бросового металла, без соблюдения заданной геометрии или с дефектами на поверхности.
Отсюда понятно, насколько важен выбор правильных изделий у надежного поставщика. Благодаря наработанному опыту в отрасли, тот помогает подобрать арматуру, подтверждает качество изделий сертификатами, а также организует доставку продукции заказчику.
К примеру, предприятие ТРИМЕТ предлагает большой ассортимент гнутых изделий, изготовленных по ГОСТу. В наличии на складе «лягушки», скобы и хомуты различной геометрии. Если нужный типоразмер в предложении отсутствует, компания оперативно может произвести требуемый артикул Фактически поставщик оптимизирует затраты заказчика: денежные, предлагая лояльные цены, и временны́е, освобождая от поиска продукции и транспортных хлопот.
Применение гнутых изделий в строительстве
Гнутые изделия применяют в следующих областях строительства:
- Армирование монолитных конструкций, например ленточных и столбчатых фундаментов, а также свай глубокого заложения.
- Заливка колонн и опор. Применяются в комплексе продольная арматура (стержни) и гнутые изделия (хомуты, уголки).
- Формирование перекрытий и плит. Гнутые элементы используются для нижнего армирования.
- Укрепление балок и ригелей.
- Строительство лестничных маршей.
- Монтаж в бетоне крепежных закладных деталей.
Кроме того, при помощи гнутых изделий производятся ЖБИ различного назначения и создаются пространственные сварные каркасы.
Преимущества гнутых изделий из арматуры
Применение гнутых изделий в конструкциях из бетона позволило реализовать новые технологические ресурсы:
- Повышаются несущая способность и прочность конструкции. Гнутая арматура эффективно распределяет нагрузки, разгружая сильно напряженные зоны, например углы здания или периметры стыковки деталей. Конструкция приобретает дополнительную устойчивость, что сказывается на долговечности.
- Стало возможным проектировать и создавать армирующие элементы сложных и витиеватых форм, которые прямолинейная арматура не позволяла реализовать. Получил развитие креативный дизайн из железобетона.
- Гнутые элементы для ЖБИ помогают соблюдать точность геометрических размеров заливаемых изделий.
- Упрощается монтаж сложных сборных каркасов на строительной площадке. Экономятся время и трудозатраты.
- Появилось средство без ущерба прочности снижать вес конструкций, уменьшая количество бетона. Налицо экономия на гнутых изделиях. Кроме того, такие решения ценятся в условиях слабых грунтов или малого пространства, где сокращение массы бетона жизненно необходимо.

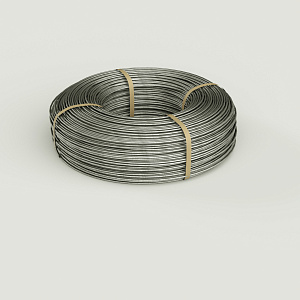

- В некоторых случаях сокращается и расход металла. Например, «змейку» производят из проволоки толщиной 4 мм. При этом снижается расход металла на 30–40% по сравнению с «лягушкой», которую гнут из прутка.
- Гнутые изделия производят из качественной стали (классов А500, В500, AI и др.) с соблюдением технологических требований. Поэтому конструкциям, в которых эти изделия применяются, гарантирована долговечность и безопасность эксплуатации.
