Навес своими руками

Кровельный настил во дворе — популярное решение в частных домах. Описываем, какие виды навесных конструкций для дачи, коттеджа и усадьбы актуальны в современном строительстве, из чего состоит навес и как его установить своими силами.

Особенности конструкции

Структура деревянного навеса:

• опоры;
• несущие балки;
• обрешетка;
• кровельное покрытие.

Структура металлического навеса:

• опорные столбы из металлопрофиля;
• кровельные фермы;
• связевые фермы;
• покрытие крыши.

Кровлю делают из профлиста, из поликарбоната или из металлочерепицы. Также крыши навесов бывают деревянными и комбинированными — из нескольких разных по характеристикам материалов. Настилы из древесины требуют покрытия термо- и гидроизолирующими видами кровли.

Виды навесов

Специалисты по строительству и благоустройству придомовой территории классифицируют такие конструкции в соответствии с разными критериями:

Как сделать навес своими руками

Уличный кровельный настил несложно построить самостоятельно. Чтобы соорудить навесную конструкцию своими руками, следуйте такому алгоритму действий.

Разработка чертежа

Выберите место, где будете устанавливать сооружение. В зависимости от характеристик грунта, назначения навеса, наличия деревьев и построек вокруг выбранной локации, запланируйте, какого вида будет конструкция и из чего вы будете ее строить.

В соответствии с набором материалов набросайте примерную схему постройки. В процессе разработки проекта соблюдайте пропорции и укажите размеры — длину, ширину кровли и высоту опор, чтобы провести точный расчет того, сколько закупать стройматериалов.

Важно:

• Инженеры определяют аэродинамический коэффициент кровельных настилов с прямыми и изогнутыми неизломанными плоскостями в диапазоне от 0,2 до 2,2. Это вызывает эффект турбулентности, из-за которого крышу навеса может сорвать. Поэтому специалисты советуют монтировать навесные уличные конструкции в безветренных местах — в непосредственной близости к дому, забору или между домом и гаражом.
• Если вы делаете навес над мангальной зоной, его высота должна быть не менее 2,7 м. Это необходимо, чтобы во время горения топлива в мангале дым не скапливался под сводами.

Перед началом работ выровняйте почву на месте постройки и уберите с него все лишнее — растения, мусор, камни.

Выбор и монтаж столбов

Самое надежное решение — металлические навесы. Это сооружения из профильной трубы. На них можно крепить кровлю весом до 500 кг и массивные кованые элементы. Но в качестве опор используют и деревянный брус размерами 150х150 мм и более.

Отметьте на участке места, где будут врыты столбы и выкопайте в них ямы. Глубина одного монтажного отверстия в грунте должна быть не менее 1/3 длины опоры плюс 200 мм для песчаной подушки. Засыпьте на дно ямы песок, оборудуйте внутри нее опалубку, установите внутрь по уровню столбы, обернутые рубероидом, зафиксируйте их подпорками и залейте бетон.

Крепеж несущих балок

Если вы строите навес из древесины, выбирайте брус сечением 40х40 мм. Длина несущей балки должна быть на 40 см больше, чем расстояние между опорами. Закрепите брус на столбы так, чтобы с каждой стороны он выступал за пределы опорного торца на 200 мм.

Для монтажа конструкции из металла используют кровельные фермы из прямого или гнутого металлопрофиля. Его выбор зависит от формы навеса. Гнутую профтрубу устанавливают в арочные и полуарочные конструкции. Фермы собирают до монтажа и приваривают или прикручивают к опорам. Для усиления каркаса, между столбами под будущей кровлей приварите или прикрепите на болты связевые фермы. Их надо монтировать перпендикулярно кровельным консолям.

Установка обрешетки

При постройке деревянного навеса на несущие балки требуется установить основу, на которой будет держаться кровельное покрытие. Длина доски или бруса, который вы будете использовать в качестве обрешетки, должна быть на 40 см больше расстояния между несущими балками. В качестве основного материала выбирайте такой же, что и для несущих балок или доску 2,5х10 см. Крепите эти элементы параллельно на расстоянии 400 мм друг от друга, оставляя выступ за границами несущих балок по 20 см с каждой стороны.

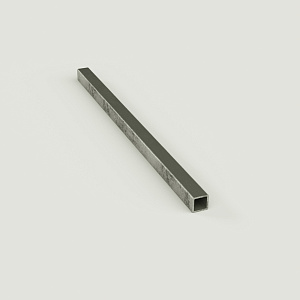

Если вы делаете железный навес, собирайте обрешетку из профильной трубы 10х15 мм, 15х15 мм или 20х20 мм. Ее укладывают также, но шаг может быть на 5–15 см больше. Длину выступа с одной стороны можно делать 30–50 см.

Монтаж покрытия

Технология крепления кровли зависит от материала, который вы выбрали. При установке конструкции из дерева на обрешетку надо уложить доску 1,5х10 см или сразу собрать настил на несущих балках. Сверху укройте доску мягкими или металлическими материалами — гибкой черепицей, мембранами, рубероидом, профлистом, или металлочерепицей.

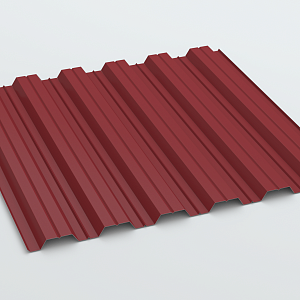

Металлический навес рекомендуют покрывать однородными материалами или поликарбонатом. Хотите, чтобы ваша навесная конструкция выдерживала сильный ветер и не прогибалась под снегом? Делайте крышу из профлиста. В 90% случаев монтаж покрытий производят с помощью саморезов.
