Что такое фундамент столбчатого типа? Для застройщика в первую очередь — это способ сэкономить без потери качества. Но сработает он не во всех случаях. Чтобы принять грамотное решение и установить опорную конструкцию из столбов там, где это будет уместно, надо знать о ней как можно больше.
В статье рассказываем, что из себя представляет конструкция столбчатого типа, как она устроена, какие виды столбчатого фундамента различают специалисты по строительству и как его возводить без участия профессионалов.
Особенности конструкции
Устройство конструкции данного типа включает в себя не сплошные подпорные элементы, как в плитном или ленточном фундаменте, а отдельные фрагменты основания — столбы. Их располагают в местах, где здание будет давать наибольшую нагрузку на грунт. Это углы постройки и стыки стен.
Опоры размещают равномерно по периметру и внутри него так, чтобы постройка одинаково давила на основание во всех точках соприкосновения. Традиционно «шаг» между столбами составляет 1,5–2,5 метра.
Из чего состоит столбчатый фундамент:
- опоры;
- ростверк;
- гравийно-песчаная или ж/б плитная «подушка»;
- гидроизоляция.
Чтобы повысить устойчивость и избежать проседания здания в мягком грунте, под каждую колонну можно уложить плиту или несколько скрепленных цементным раствором блоков/кирпичей.
Столбчатый фундамент преимущественно обустраивают под одноэтажными постройками. Такой тип опорной конструкции подходит:
- для каркасного дома;
- для бани;
- для террасы;
- для беседки.
Также фундаментные колонны ставят под домами из бруса, срубами, гаражами, строениями из газо- и пеноблока.
Виды столбчатого фундамента
Специалисты по строительству различают такие разновидности столбчатого фундамента:
|
Название вида фундамента |
Описание |
|
Монолитный железобетонный |
Монтируется по технологии, схожей с установкой ленточной опорной конструкции. В подготовленном грунте устанавливают временную опалубку и заливают ее бетонным раствором. Это сложный в монтаже, но надежный и долговечный базис для любого здания. |
|
Стандартный блочный |
Собирается из строительных блоков высокой прочности или из камня. Шлакоблоки или бутовые глыбы скрепляют между собой цементным раствором. |
|
Из кирпича |
Похож на фундамент стаканного типа. Кирпичи укладывают в форме печной трубы или монолитных столбов на плиту, установленную в глубине каждого котлована. |
|
Из труб |
Система опор, изготовленных из асбестовых, металлических или пластиковых труб. В зависимости от величины нагрузки асбестовые трубы заливают раствором. Пластиковые трубы играют только роль несъемной опалубки. |
|
Стаканного типа из блоков |
Состоит из колонн, сложенных из железобетонных блоков. Конструкция опор делится на базовую плиту и опирающийся на нее полый «стакан» пирамидальной формы, в который устанавливают колонну. |
|
С ростверком |
Любая из перечисленных выше конструкций с бетонным «ободом», идущим по периметру здания или с распределяющими нагрузку плитами/перекрестными лентами, которые опираются на каждую отдельную колонну. |
Также виды столбчатого фундамента обозначают в зависимости от глубины монтажа столбов на:
- Незаглубленный. Традиционно он состоит из блочных опор, установленных на песчано-гравийную «подушку» в котловане глубиной до 0,5 метра.
- Мелкозаглубленный. Его закладывают в грунт на 0,5–0,7 метров. Такая конструкция подходит для установки в песчаную или скалистую почву с невысоким залеганием грунтовых вод.
- Заглубленный. Сваи забивают в землю на 1 и более метров. Такой фундамент монтируют, если подземные воды проходят близко к поверхности или в подвижную, насыщенную влагой почву.
Если в конструкции запланирована установка металлических труб, их закрепляют в грунте на глубину 3 и более метров.
Монтаж столбчатого фундамента
Строительство опоры под дом — многоступенчатый процесс, который необходимо делить на этапы. Предлагаем пошаговую инструкцию монтажа фундамента столбчатого типа своими руками. Придерживаясь ее, вы возведете прочную опорную конструкцию для будущего жилья.
Подготовительный этап
Любое строительство начинается с подготовки проекта. На стадии проектирования правильно рассчитать расстояние между столбами так же важно, как и учесть, сколько материала пойдет на забирку и какой высоты будет обвязка свай. Проект лучше готовить в специальной компьютерной программе. Так можно увидеть будущую конструкцию и «примерить» ее на реальные условия, в которых будут проходить работы.
Разметка фундамента
Выровняйте грунт на выбранном месте. По размерам, заданным в проектных расчетах, разметьте периметр будущей постройки и точки монтажа опор. Для разметки можно использовать любые подручные и специально приобретенные средства — от досок и бревен до электронных светящихся маячков. Традиционно участок, на котором будут проводиться земляные работы, размечают с помощью яркой прочной веревки или ленты и колышков.
Земляные работы
Выройте котлованы для столбов. Ямы могут быть прямыми и ровными, если вы планируете заливать раствор или устанавливать трубы на глубину до 1 метра. Заливка опор из бетона, их строительство из кирпича или блоков и заглубление труб более, чем на 1 метр требуют обустройства котлованов с откосами. Глубина котлована должна быть больше длины опоры на 30 см, чтобы засыпать в него «подушку» из песка и гравия. В яме надо оставлять достаточно пространства для монтажа опалубки.
Установка опор
Перед тем, как устроить опалубку или начать выкладывать колонны из блоков, сделайте на дне каждого котлована подсыпку. «Подушка» может состоять только из песка. Его необходимо утрамбовать с помощью ручного инструмента или строительного вибратора.

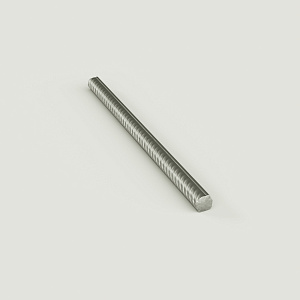

Самый простой способ залить бетонные опоры для фундамента — с помощью пластиковых труб. Установите их в ямы по уровню, воткните внутрь трубной опалубки в грунт стальную арматуру диаметром 0,8–1,2 мм и порционно наполняйте раствором. Армирующий прут должен выступать над уровнем трубы на 15–18 см. После каждого цикла заливки бетон надо трамбовать.
После застывания раствора в опалубке, трубных опорах или в швах между кирпичами/блоками, каждый столб необходимо обернуть плотным водонепроницаемым материалом. В местах соприкосновения опорных элементов с ростверком или непосредственно со стенами также нужно уложить гидроизоляцию. Когда столбчатая конструкция готова и защищена от влаги, засыпьте опоры грунтом и утрамбуйте его.
Монтаж ростверка
«Пояс» между столбами и нижней частью стен здания в 60% случаев делают из железобетона. Для заливки ростверка используют опалубку из дерева или других подручных материалов — металлического листа или пластиковых коробов. Армирование можно обеспечить с помощью стального прута. Высота обвязки должна быть не менее 30 см.

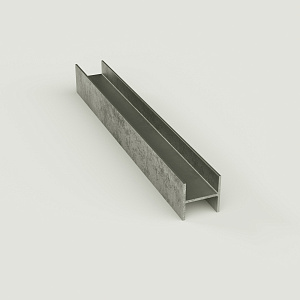

На капитальный фундамент из бетона, кирпича, шлакоблока или асбестовых труб, залитых раствором, можно установить ростверк из стальной балки. Если ее обработать гидрозащитой в несколько слоев и скреплять не сваркой, а болтами, это будет самая надежная конструкция из всех ростверковых.
