Водосточная система (водоотвод) – это комплекс желобов, труб и воронок, с помощью которых дождевая вода отводится с крыши.
Благодаря водоотводу стены дома не промокают, подвал и цокольный этаж не подтопляются и остаются сухими. Фундамент не разрушается за счет подмыва, и зданию не грозит просадка.
Водосточные системы из современных материалов долговечны и надежны. При монтаже по внешнему периметру они становятся декоративным оформлением дома.
Какой водосток выбрать – внутренний или наружный, зависит от архитектуры здания и конфигурации крыши.
Наружные водосточные системы
Типы наружного водостока (согласно СНиП):
- Неорганизованный, свободный сброс воды со ската крыши. Чтобы потоком воды не размывались цоколь и фундамент дома, предусматривают продленные карнизы (на 60 см и больше) и козырек над входом.
- Организованный, когда собранная вода переносится со ската крыши до ливневки по желобам и трубам.
Система организованного водоотвода включает следующие компоненты:

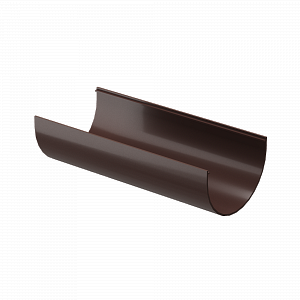

- Водосточный желоб, монтируемый непосредственно под кровлей на кронштейне. Отводит водный поток в трубу.
- Вертикальная труба для стока воды, снабженная сверху сборной воронкой, а снизу – сливным коленом.

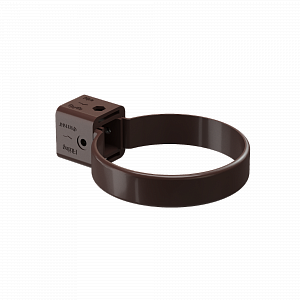

- Крепеж для желобов и труб.
- Водосборник.
- Дополнительные детали – соединители и заглушки желобов, предохранительные сетки, тройники.
По наружному водоотводу вода стекает самотеком, поэтому желоба укладываются под краем кровли с небольшим наклоном – 2–5 мм на погонный метр. Желоб собирается из отдельных элементов (лотков) с муфтовым или раструбным соединением. Стык двух элементов обрабатывают герметиком.
Посредством воронки желоб соединяется с водосточной трубой. Число труб (стояков) выбирается из расчета 1 труба на 10 м карниза.
Преимущества наружных водостоков:
- Защита цоколя от сырости и прорастания лишайника. Потоки воды сливаются в ливневку (ливневая канализация) на отдалении.
- Простой монтаж. Бригада мастеров возводит водосток за один день.
- Составные элементы системы и крепеж при разрушении взаимозаменяемы.
- Универсальность. Из набора составных элементов монтируются конструкции любой сложности (на многоскатных кровлях).
- Декоративный характер. Трубы и желоба из медных или состаренных материалов применяются как архитектурное оформление.
- Собирает дождевую воду для технических целей.
Из минусов:
- Промерзают зимой: в воронках застывают ледяные пробки, разрываются желоба, становятся хрупкими резиновые уплотнители.
- Чрезмерный вес металлической конструкции.
- Коррозия металлических элементов в местах распилов.
- Выгорание цвета окрашенных элементов.
- Повышенная шумность водосточных труб.
Внутренние водосточные системы
Внутренние водостоки устраивают на плоских крышах, а также в отапливаемых домах с рулонной или мастичной кровлей.
Элементы и устройство внутреннего водоотвода:
- Водосточные воронки для сбора воды. Расположены в местах с уклоном кровли к воронке 1–2%.
- Отводные горизонтальные трубы, соединяющие воронку со стояком.
- Вертикальные стояки, пролегающие внутри здания и отводящие воду вниз.
- Отводы труб под полом, принимающие воду от стояков.
- Дождеприемник, соединяет стояк с ливневкой.
- Дополнительные компоненты – тройники, колена, крепеж.
Внутренний водосток начинают возводить до закладки фундамента, укладывая боковые отводы, которые в готовом доме пролегают под полом. Стояк системы монтируют вертикально, чтоб тот пронзал перекрытия. Для этого в них оставляют сквозные отверстия, которые впоследствии заделывают герметиком. В вертикальной трубе оставляют ревизию (люк) на случай засорения стояка. По площади крыши монтируют воронки, тщательно герметизируя щель между деталью и кровлей. От воронок прокладывают отводы к стояку.
Движение воды в системе может происходить самотеком, но при этом не исключены воздушные пробки в отводах. Такого недостатка нет у сифонно-вакуумной разновидности внутреннего водостока. Правда, ее монтаж обходится дороже.
Преимущества внутренней конструкции:
- Не промерзает зимой. Потому что водостоки пролегают внутри дома с плюсовой температурой.
- Внутренние трубы дольше не корродируют.
- Собирает и выводит большие объемы воды.
- Составляющие детали скрыты от глаз, поэтому нет нужды заботиться об их эстетике. По этой же причине развес желобов и труб не портит облик здания.
И недостатки:
- Проектирование и монтаж системы по силам только опытным специалистам.
- Сложное обслуживание, поскольку все коммуникации пролегают во внутренних полостях.
- Потенциальные протечки захватывают большие площади здания. Для ликвидации течи приходится разбирать стены.
- Шум внутри дома от потоков воды во время сильных ливней.
- Высокая стоимость. Обустройство внутреннего и внешнего водостока для одного дома по цене различаются в разы.
Классификация водостоков по типу материалов
Упомянем разновидности водостоков в зависимости от материала, из которого изготовлены элементы:
- Металлические системы. В основе сталь оцинкованная или с полимерным покрытием. Популярный вариант с разумной ценой. Из минусов – тяжеловесность.
- Из алюминия. Детали долговечные и легкие по весу. Однако подвержены деформации и требуют аккуратного монтажа. Металл восприимчив к чрезмерным температурным перепадам (в районах Севера, например).
- Пластиковые (из винила). Из преимуществ: детали мало весят, стойкие к коррозии, разнообразно окрашены. Водосток прост в монтаже. Из минусов – становятся хрупкими при длительной эксплуатации на сильных морозах.
- Медные. Практичный и долговечный материал. Стильный внешний вид. По причине высокой стоимости применяется в элитном строительстве.
- Из цинк-титанового сплава. Материал с высокой стойкостью к коррозии, пластичный и легкий. Выдерживает снеговые нагрузки. Экологичный: дождевую воду можно собирать и без опаски использовать.
Как показала практика, металлические и виниловые водостоки идеально сочетаются с кровлей из металлочерепицы и профнастила.
Взять, к примеру, черепицу Supper Monterrey с классическим волновым профилем. Внешне она не отличается от глазурованной натуральной: лицевое покрытие окрашено в благородный кровельный цвет, фактура матовая, глянцевая или тисненая.
В отличие от натурального покрытия, черепица Supper Monterrey выдерживает изгиб и растягивающие нагрузки. Обладает антикоррозионной стойкостью, благодаря девяти слоям покрытий:
- Цинковое с обеих сторон толщиной 10–25 мкм.
- Двусторонняя пассивация 100 мкм.
- Грунтовка с обеих сторон 5–10 мкм.
- Внешнее полимерное 20–200 мкм.
- Защитный лак с внутренней стороны 200 мкм.
- Пленочная защита поверх декора.
Эксплуатационные свойства металлочерепицы и водосточной конструкции из металла или пластика практически идентичны. Подобрав тон в тон цветовые параметры кровли и водостоков, получим архитектурный ансамбль с гармоничной эстетикой.
Производит черепицу Supper Monterrey тюменская компания ТРИМЕТ. Толщина на выбор 0,45–0,7 мм. Сроки изготовления в среднем 3–5 дней. По Тюмени организована доставка автотранспортом, по другим регионам – ж/д вагонами или водным путем.
На предприятии можно заказать и кровельный профнастил желаемого размера и цвета, а также комплектующие элементы водостоков – снегозадержатели, воронки, крепеж. На оптовые партии кровельного материала (200 п.м и больше) предусмотрены скидки. Точную стоимость можно узнать при обращении в компанию.
Как правильно выбрать водоотводные конструкции
Выбор водостока зависит от личных предпочтений. Но опытные монтажники советуют придерживаться следующих рекомендаций (прописанных в СНиП):
- В домах высотой до 5 этажей оборудовать наружный организованный водосток. В одноэтажных постройках возможен и неорганизованный.
- Вычислить площадь кровли. Параметр влияет на размеры труб и желобов. Например, диаметр стояка рассчитывается из пропорции: 1,5 см на 1 м2 площади.
- Кровля и водоотвод должны быть из одинаковых или сочетаемых по эксплуатационным характеристикам материалов.
- Стропила должны выдерживать вес выбранного водоотвода. В противном случае выбирают конструкцию из материала полегче.
- Рассчитать необходимое количество элементов – желобов, труб, муфт, воронок, крепежа – в зависимости от высоты здания и периметра крыши, пользуясь нормами СНиП.
- Учесть климатическую зону. Например, для средней полосы России выбирать толщину стенок виниловых элементов не ниже 2,2 мм.
- Покупать у проверенного изготовителя. Комплектующие должны соответствовать ГОСТ 7623-75.
